Micro Tutorial: Transistor

Introducción práctica

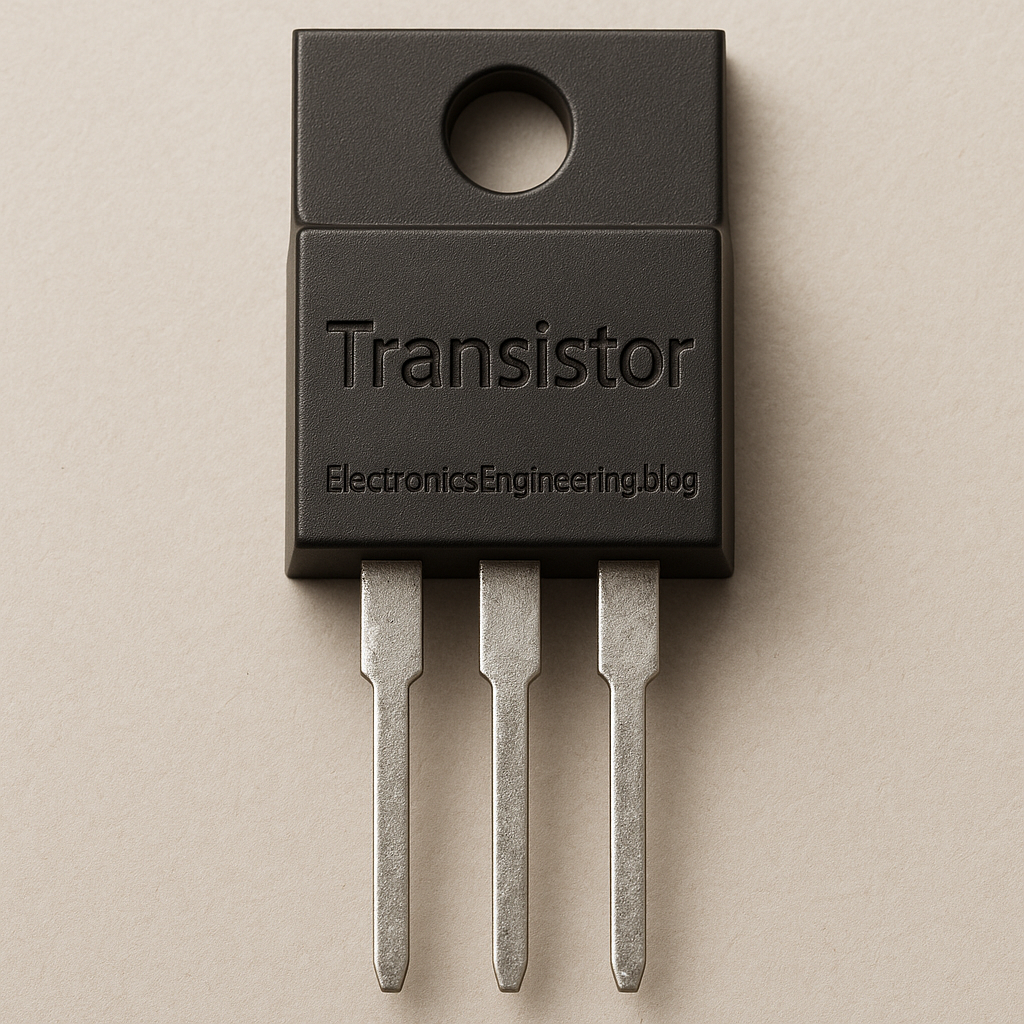

Recuerdo la primera vez que sostuve un transistor en mis manos. Era un pequeño componente, pero al mismo tiempo, parecía contener un universo de posibilidades. En ese momento, no sabía que sería fundamental en la creación de dispositivos que usamos a diario, desde radios hasta computadoras. Hoy en día, los transistores son considerados la base de la electrónica moderna, y su comprensión es esencial para cualquier entusiasta o profesional del área.

Los transistores han revolucionado la forma en que interactuamos con la tecnología. Desde su invención en la década de 1940, han permitido el desarrollo de circuitos integrados, microprocesadores y una amplia gama de dispositivos electrónicos. En este tutorial, exploraremos en profundidad qué es un transistor, cómo funciona, sus aplicaciones, buenas prácticas y limitaciones, así como un caso práctico que ilustra su uso en un contexto real.

Fundamentos

El transistor es un dispositivo semiconductor que puede funcionar como un interruptor o un amplificador. Su invención ha permitido la miniaturización de componentes electrónicos y ha facilitado la creación de circuitos complejos en espacios reducidos. Los transistores pueden ser clasificados en dos tipos principales: los transistores de unión bipolar (BJT) y los transistores de efecto de campo (FET).

Tipos de Transistores

1. Transistores de Unión Bipolar (BJT): Utilizan corriente para controlar la salida y son ideales para aplicaciones de amplificación. Se componen de tres capas de material semiconductor: emisor, base y colector. Los BJT pueden ser de tipo NPN o PNP, dependiendo de la disposición de los materiales semiconductores.

2. Transistores de Efecto de Campo (FET): Utilizan un campo eléctrico para controlar la corriente. Tienen una alta impedancia de entrada, lo que los hace ideales para aplicaciones de conmutación. Dentro de esta categoría, encontramos los MOSFET (Metal-Oxide-Semiconductor FET), que son ampliamente utilizados en circuitos digitales y de potencia debido a su eficiencia y rapidez.

Estructura de un Transistor

Un transistor tiene tres partes fundamentales:

• Emisor: La región que emite portadores de carga (electrones o huecos). En un transistor NPN, el emisor es de tipo N, mientras que en un PNP es de tipo P.

• Base: La región delgada que controla la cantidad de corriente que fluye del emisor al colector. La base es muy delgada en comparación con las otras dos regiones, lo que permite que una pequeña corriente de base controle una corriente mucho mayor entre el emisor y el colector.

• Colector: La región que recoge los portadores de carga que han pasado a través de la base. La configuración de estas regiones y la forma en que están dopadas determina el tipo y el comportamiento del transistor.

Cómo funciona

Para comprender cómo funciona un transistor, es esencial conocer el concepto de polarización. La polarización se refiere a la aplicación de voltajes a las diferentes partes del transistor para que funcione correctamente. Un transistor puede operar en tres regiones: corte, activa y saturación.

1. Corte: En esta región, no fluye corriente entre el emisor y el colector, y el transistor está «apagado». Esto ocurre cuando no hay suficiente voltaje en la base para activar el transistor.

2. Activa: En esta región, el transistor amplifica la señal. Una pequeña corriente en la base controla una corriente mucho mayor entre el emisor y el colector. Esta es la región en la que el transistor se utiliza como amplificador.

3. Saturación: En esta región, el transistor está «encendido» y permite el flujo máximo de corriente entre el emisor y el colector. Esto ocurre cuando el voltaje en la base es suficiente para permitir que la corriente fluya sin restricciones.

Cuando se aplica una pequeña corriente a la base, se permite que una corriente mayor fluya entre el emisor y el colector. Este principio es la base de su funcionamiento como interruptor o amplificador.

Polarización del Transistor

Para polarizar un transistor, se utilizan resistencias conectadas a la base. La elección de estas resistencias es crucial, ya que determinará la corriente base y, por ende, la corriente de colector. La configuración adecuada de la polarización permite que el transistor opere en su región activa, maximizando su rendimiento.

En un circuito típico, se conecta una resistencia en serie con la base del transistor. Esta resistencia limita la corriente que fluye hacia la base y ayuda a establecer el punto de operación del transistor. Es importante calcular el valor de esta resistencia para que el transistor funcione de manera óptima en la región activa y no se sature ni se corte.

Aplicaciones

Los transistores son componentes versátiles y se utilizan en una variedad de aplicaciones. Algunas de las más comunes incluyen:

• Amplificadores de audio: Los transistores amplifican señales débiles, como las producidas por micrófonos o instrumentos musicales, para que puedan ser escuchadas a volúmenes más altos. En este contexto, se utilizan configuraciones específicas para maximizar la calidad del sonido.

• Circuitos de conmutación: Permiten encender y apagar dispositivos electrónicos de manera eficiente, como en fuentes de alimentación y controladores de motores. Su capacidad para actuar como interruptores los hace esenciales en la automatización y control de sistemas.

• Microprocesadores: Los transistores son la base de los circuitos integrados que se encuentran en todos los dispositivos computacionales modernos, permitiendo realizar operaciones complejas en fracciones de segundo. Un solo microprocesador puede contener miles de millones de transistores.

• Osciladores: Se utilizan en circuitos que generan señales de frecuencia, como radios y transmisores. Los transistores permiten la modulación de señales, lo que es crucial en la comunicación inalámbrica.

• Sensores: Los transistores también son utilizados en sensores que detectan cambios en el ambiente, como temperatura, luz y presión. Su capacidad para amplificar señales débiles los hace ideales para estas aplicaciones.

• Reguladores de voltaje: Los transistores son componentes clave en circuitos que regulan voltajes para mantener una salida constante, independientemente de las variaciones en la carga o en la entrada.

Buenas prácticas y limitaciones

Buenas prácticas

1. Polarización adecuada: Asegúrate de calcular correctamente las resistencias para polarizar el transistor en la región activa. Esto es esencial para el rendimiento óptimo del transistor.

2. Verificación de especificaciones: Siempre revisa las especificaciones del transistor para evitar exceder la corriente o voltaje máximos. Esto ayudará a prevenir daños en el componente.

3. Disipación de calor: Utiliza disipadores de calor cuando trabajes con transistores de potencia para evitar sobrecalentamientos. La gestión térmica es crítica en aplicaciones de alta corriente.

4. Diseño del circuito: Verifica el diseño del circuito antes de encenderlo para evitar cortocircuitos y garantizar un funcionamiento correcto. Un diseño cuidadoso minimiza el riesgo de fallos.

5. Uso de capacitores: En circuitos de audio, los capacitores son esenciales para filtrar ruidos y estabilizar la señal. Esto es crucial para mantener la calidad del sonido.

6. Pruebas y simulaciones: Antes de implementar un circuito en la práctica, es recomendable realizar simulaciones. Esto ayuda a identificar problemas potenciales y optimizar el diseño.

Limitaciones

• Corriente máxima: Cada transistor tiene un límite en la cantidad de corriente que puede manejar, conocido como corriente de colector máxima (Ic). Superar este límite puede dañar el transistor.

• Temperatura: Los transistores son sensibles a los cambios de temperatura, y un aumento excesivo puede llevar a su fallo. Es fundamental considerar la temperatura ambiente y la disipación de calor en el diseño.

• Frecuencia de operación: No todos los transistores son adecuados para todas las frecuencias. Es importante seleccionar el tipo correcto para la aplicación deseada. Los transistores tienen límites en cuanto a la frecuencia a la que pueden operar eficazmente.

• Ruido: En aplicaciones de amplificación, los transistores pueden introducir ruido en la señal. Esto es especialmente importante en circuitos de audio, donde la calidad de la señal es crucial.

Caso práctico concreto

Un caso de uso concreto del transistor se puede ejemplificar en un amplificador de audio. Imagina que estás construyendo un amplificador para tu guitarra eléctrica. Para ello, necesitarás un transistor que pueda amplificar la señal de la guitarra, que es relativamente débil, a un nivel que sea adecuado para ser enviado a un altavoz.

Diseño del amplificador

1. Selección del transistor: Primero, seleccionas un transistor BJT adecuado, teniendo en cuenta la corriente de colector y el voltaje de colector-emisor que puede manejar. Supongamos que eliges un transistor que puede soportar hasta 500 mA de corriente y un voltaje de 50 V.

2. Polarización: El primer paso en el diseño de tu amplificador es polarizar el transistor. Para ello, debes aplicar una resistencia en la base del transistor que controlará la corriente que entra en la base. Una resistencia común podría ser de 10 kΩ. Al aplicar una pequeña señal de audio a través de esta resistencia, el transistor comenzará a amplificar la señal.

3. Circuito de salida: A medida que la señal de audio entra en la base, la corriente de colector aumentará, permitiendo que el transistor amplifique la señal de audio hasta un nivel que pueda ser escuchado a través del altavoz. Para esto, también necesitarás diseñar un circuito de salida que se encargue de manejar la potencia requerida por el altavoz, asegurando que la señal amplificada no esté distorsionada.

4. Uso de capacitores: Es importante considerar el uso de capacitores en el circuito. Estos componentes ayudan a filtrar cualquier ruido no deseado y estabilizan la señal de audio. En la etapa de salida, podrías utilizar un transistor de potencia que maneje mejor las corrientes más altas necesarias para el altavoz.

5. Configuración push-pull: Si deseas construir un amplificador de mayor calidad, podrías considerar usar un par de transistores en configuración push-pull. Este diseño permite que el amplificador maneje mejor las señales de audio, ya que un transistor amplifica la mitad positiva de la señal, mientras que el otro amplifica la mitad negativa.

Consideraciones finales

Al trabajar con transistores, siempre debes tener en cuenta la disipación de calor. Los transistores pueden calentarse cuando están en uso, así que es recomendable incluir un disipador de calor para evitar que se dañen. Esto es especialmente crucial en aplicaciones de potencia, donde el transistor puede estar llevando corrientes más altas durante períodos prolongados.

Errores comunes y cómo evitarlos

1. No polarizar adecuadamente el transistor: Asegúrate de calcular correctamente las resistencias para polarizar el transistor en la región activa. Un error en la polarización puede llevar a un funcionamiento ineficiente o a la destrucción del transistor.

2. Exceder la corriente o voltaje máximos: Verifica siempre las especificaciones del transistor para evitar dañarlo. Un mal cálculo puede resultar en un fallo catastrófico del componente.

3. Ignorar la disipación de calor: Utiliza disipadores de calor cuando trabajes con transistores de potencia para evitar sobrecalentamientos. La falta de gestión térmica puede acortar la vida útil del transistor.

4. No considerar la respuesta en frecuencia: Asegúrate de que el transistor seleccionado sea adecuado para la frecuencia de operación de tu circuito. Un transistor inadecuado puede limitar el rendimiento del circuito.

5. Usar transistores sin verificar su tipo: Asegúrate de que el transistor que estás usando es el adecuado para tu aplicación, ya sea BJT o FET. Cada tipo tiene características y aplicaciones específicas.

6. No revisar la configuración del circuito: Siempre verifica el diseño del circuito antes de encenderlo para evitar cortocircuitos. Un diseño cuidadoso minimiza el riesgo de fallos.

Conclusión

El transistor es, sin duda, uno de los componentes más fundamentales en la electrónica moderna. Su capacidad para amplificar y conmutar señales ha permitido numerosos avances tecnológicos. Comprender su funcionamiento y características es clave para cualquier persona interesada en la electrónica.

Si estás interesado en profundizar en el mundo de la electrónica, no dudes en experimentar con diferentes circuitos y aplicaciones de transistores. Recuerda que la práctica es la mejor manera de aprender. ¡Anímate a construir tus propios proyectos y descubrir todo lo que puedes hacer con transistores! Para obtener más información, visita electronicsengineering.blog.
